Åtta paneler, något har hänt, låg ström. Hur felsöka

[corrado95]

Jag har 2 uppsättningar om 8 paneler i söderläge och 7 i öster och 7 i väster.
Nu ser jag att 8  på carport ger mer ström än 8 på taket.
Det har varit tvärtom förut.
Jag har mätt ett antal gånger tidigare och carport har varit 12,2A och sydtaket 14,0A som mest.
Idag har jag uppmätt carport 13,0 som högst och sydtaket 10,5 vid samma tillfälle.
Taket är ju ca 25% lägre än tidigare
Vad kan vara en trolig orsak?
Hur felsöka?

[Arne]

Vad har du för växelriktare och modell, och vad är det för solcellspaneler fabrikat och modell?
Hur många solcellspaneler är det totalt.
Vad menas med "uppsättning"?
Hur har strömmen uppmätts, med vad?

Är det i Haparanda eller Ystad anläggningen är monterad?

[corrado95]

Tack Arne för ditt svar!
Sofar HYD20KTL-3PH 2 st parallellkopplade
Suntech STP545S, 30 st
Slav-VR, carport sydläge 8 i serie på ingång 1, 7 österläge i serie på ingång 2
Master-VR, sydtak 8 i serie på ingång 1, 7 i västerläge i serie på ingång 2
Med DC tångamperrmeter
Hua Hin Thailand

[Arne]

Loggar inte växelriktarna upp data till växelriktartillverkarens monitoringportal? Alltså så du kan logga in på portalen och granska ström och spänning för varje seriekopplad sträng? Och även se effekten under dagen.

Ditt växelriktarfabrikat kanske inte har det?

Du måste väl ha få driftsdata från växerliktaren vad den producerar för varje dag, varje månad och hela året. Då kan man jämföra förra årets månad med detta årets månad, t.ex. maj 2025 med maj 2024. Men det kan skilja mycket. T.ex. var maj 2024 en mycket solig månad. Maj nu 2025, var usel, ca 30 % sämre produktion(kWh).

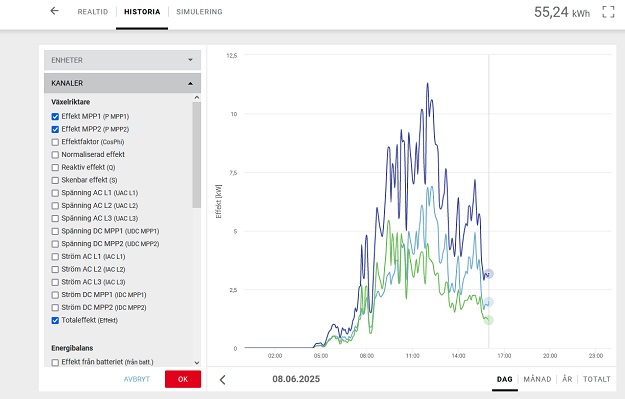

För en Fronius växelriktare så kan man granska och se en herrans massa olika saker för sina strängar med solcellspaneler, se bifogad bild. Här har jag valt att se effekt för Sträng 1(MPPT1) och för Sträng 2(MPPT2) samt totaleffekt. Så man behöver egentligen inte ut i anläggningen och mäta med mätinstrument.

På denna solcellsanläggningen har varje sträng 2 st parallellkopplade strängar, både för MPPT1 och för MPPT2.
Så man ser bara vad båda parallellkopplade strängarna producerar. Skulle en sträng i en parallellkopplad sträng börja gå sämre, så drar det ner hela strängen, och då måste man ut i anläggningen och mäta på varje sträng av de parallellkopplade strängarna för att hitta den dåliga strängen, och när den dåliga strängen hittats, ska man hitta vad det beror på, och hitta den eller de dåliga panelerna i strängen. Man kan då behöva plocka bort panel efter panel och mäta på varje panel.

[corrado95]

Jo det tror jag nog, jag har inte använt det så mycket eller satt mig in i vad kan se.
Men om det nu är som jag skrivit, att strömmen är lägre på de 8 panelerna,
är jag hjälpt av andra data?
Och hur gå tillväga för att hitta orsaken till den lägre strömmen?

[Arne]

Gör en skiss och visa hur dina paneler är seriekopplade och parallellkopplade och anslutna på DC-sidan om växelriktarna.

Du har 2 st växelriktare, fattar jag det som.

Du anger du har totalt 30 paneler.

Men sedan säger du att du har 2 "uppsättningar" med vardera 8 + 7 + 7, dvs 2 x (8+7+7) = 44 paneler total i hela solcellsanläggningen. Det stämmer inte det du säger, eller får du inte fram det.

När man mäter manuellt med mätinstrument i en solcellsanläggning, då är det momentanvärden man får, de kan vara helt annorlunda ett par timmar senare, eller till och med minuter senare.

[corrado95]

I mitt första svar till dig så har jag detaljerat angivet hur panelerna är kopplade, titta där.
Någon parallellkoppling av panelerna finns inte

[Arne]

Här nedan databladet för dina 2 st växelriktare Sofar HYD20KTL-3PH. Samt dina uppgifter litet snyggt uppställda, vilket underlättar förståelsen.
De verkar vara så kallade hybridväxelriktare och lagringsbatteri kan anslutas till dem.

Du har paneler Suntech STP545S, nedan data vid STP, dvs 1000 W/m2 bestrålning och solcellstemp 25 oC
märkeffekt: 545 Wp
tomgångsspänning: 49,69 V
kortslutningsström. 13,96 A
Vid maxiamla effektpunkten  41,87 V
Vid maximala effektpunkten: 13,02 A

Är solcellstemperaturen högre än 25 oC(det är inte utomhusluft-temperaturen som avses, utan solcellernas under täckglaset), då minskar effekten från dina solcellspaneler. Tumregel: effekten(dvs spänning x ström) minskar med 4 % per 10 oC temperaturökning. Med sol på en panel(även i Sverige) kommer solcellstemperaturen upp i ca 45 à 50 oC oC.

Sedan kan bestrålningen vara starkare än STP-värdet 1000 W/m2, även i Sverige. I Sverige på mätstationer kan man se och ladda ner metrologiska data, kallas globalstrålning W/m2. Globalsstrålning är direkta solstrålar + diffus strålning. Jag har sett data i Sverige, på sommaren, ca 1200 W/m2 som max. Thailand kan ha en smula mer, gissar jag.

Har du med din tångampermätare mätt upp 14 A, så är det högt och väldigt bra. Det är ju kortslutningsströmmen i stort.

Om du mäter en molning dag, då är det nämligen bara diffus strålning, då finns inga direkta solstrålar som hamnar på panelerna, och alla panelerna träffas då enbart av diffus strålning och det gäller alla dina paneler oberoende vilket väderstreck de vätter åt.  Alltså en molnig dag är bra om du mäter med din tångampermätare, de strängarna med 8 st seriekopplade bör då båda visa samma ström, och de med 7 st också båda visa samma ström.

Nu har du fått serverat litet att tänka över.

Dina båda växelriktare är väl inte anslutna till elnätet i din by, utan du har väl lagringsbatterier. Då kan det vara så att en växelriktare minskar sin uteffekt om batterierna är nära fullladdat, och ditt hushåll inte just då förbrukar så mycket effekt, då tar den växelriktaren ut mindre effekt från sina båda strängar, och strömmen minskar i de strängarna. Mäter du just då uppmäter du lägre ström. Sådant kan spöka för dig.

Varje av dina 2 st växelriktarare har 2 st MPPT-ingångar på DC-sidan.
Max 25 A per MPPT-ingång.
Max kortslutningström 30 A per MPPT-ingång.

Växelriktare 1
MPPT1: 8 st seriekopplade(carport söder)
MPPT2: 7 st seriekopplade(öster)

Växelriktare 2
MPPT1: 8 st seriekopplade(syd)
MPPT2: 7 st seriekopplade(väster)


I SolarEdges beräkningsprogram anges globalstrålningsdata, för en horisontell platta, för olika orter på jorden:

För Hua Hin är det under året högst i april, med 6,0 kWh/(dag m2)
Som jämförelse Stockholm:
högst i juni med 5,40 kWh/(dag m2)

Men för din del ska du titta på globalstrålning per timma.

Berätta gärna hur det går för dig med din felsökning.
